Comprensione dei sistemi di fari per proiettori LED Matrix
Un retrofit costruito intorno Fari a matrice di lenti per proiettori a LED per fari anteriori non è solo uno scambio di lampadine. I sistemi a matrice dividono la sorgente luminosa in segmenti controllati individualmente, ciascuno in grado di accendersi o spegnersi in pochi millisecondi. Questo controllo segmentato è ciò che consente a un fascio a matrice di mantenere un'intensità abbagliante su gran parte della strada, oscurando automaticamente solo la zona stretta in cui si trova il traffico in arrivo.
All'interno dell'alloggiamento, l'obiettivo del proiettore focalizza l'uscita del LED attraverso un percorso ottico preciso anziché disperderlo come una configurazione con solo riflettore. Il risultato è una linea di demarcazione più netta, un migliore contrasto sulla superficie stradale e meno luce diffusa che rimbalza negli specchietti del conducente davanti. Per chiunque faccia paragoni lampadine per autoveicoli In tutte le categorie di retrofit, i moduli LED a matrice si collocano in genere al vertice della gerarchia di controllo del fascio perché l'ottica e l'elettronica lavorano insieme invece che la lampadina fa tutto il lavoro da sola.
Componenti principali di un modulo a matrice
- Array LED segmentato con circuiti driver indipendenti
- Lente asferica o bi-proiettore per un'emissione luminosa focalizzata
- Dissipatore di calore e blocco di gestione termica
- Unità di controllo che legge l'input della telecamera o del sensore per la modellazione del fascio
Il ruolo delle coperture delle lenti del proiettore nel controllo del fascio e nello styling
Protezioni per lenti del proiettore servono a due scopi che spesso vengono trattati come argomenti separati quando in realtà sono collegati. Funzionalmente, una copertura modella e contiene la luce che esce dalla lente, affinando la linea di demarcazione in modo che il raggio non diffonda la luce verso l'alto nelle corsie in arrivo. Visivamente, la copertura è la prima cosa che una persona nota quando guarda direttamente un faro, poiché incornicia l'apertura della lente e spesso porta un anello, un alone o una finitura strutturata.
Una copertura non adeguatamente adattata può introdurre una dispersione della luce ai bordi, che si presenta come un bagliore morbido e nebuloso invece di un fascio definito. Una copertura di dimensioni adeguate, abbinata al diametro dell'obiettivo e alla profondità di montaggio, mantiene stretto il bordo.
| Stile della Sindone | Nitidezza del taglio del raggio | Controllo dell'abbagliamento | Impatto stilistico tipico |
|---|---|---|---|
| Lunetta semplice | Moderato | Moderato | Minimale, da fabbrica |
| Anello Halo | Alto | Alto | Forte accento diurno |
| Cromo strutturato | Alto | Moderato | Look riflettente e stratificato |
| Anello occhio d'angelo | Moderato | Alto | Bagliore distintivo distinto |
Compatibilità retrofit: alloggiamenti, lampadine e veicoli corrispondenti
La compatibilità è il punto in cui la maggior parte dei progetti di retrofit riesce o fallisce. La profondità dell'alloggiamento, il diametro della lente e la geometria della staffa di montaggio devono tutti essere allineati affinché un modulo matrice o una copertura possano essere posizionati correttamente. Le piattaforme SUV compatte dei primi anni 2010 sono un punto di partenza comune per i retrofit degli hobbisti e per l'attività di ricerca attorno a termini come Fari aftermarket per Toyota Rav4 del 2011 riflette la frequenza con cui i proprietari di quella generazione cercano alloggiamenti che possano accettare un aggiornamento basato su proiettore piuttosto che restare con una lampadina riflettente di base.
Prima di ordinare i componenti, sono importanti tre misurazioni:
- Diametro esterno della lente, misurato nel punto più largo della lente in vetro o plastica
- Profondità dell'alloggiamento dalla flangia di montaggio al coperchio posteriore
- Tipo di portalampada e forma del connettore del cablaggio
Panoramica dell'installazione di retrofit passo dopo passo
Il processo seguente delinea l'ordine generale delle operazioni utilizzate nella maggior parte dei retrofit dei banchi. Ogni fase dipende da quella precedente e viene eseguita in modo pulito, quindi la fase di separazione affrettata dell'alloggiamento è la causa più comune di rilavorazione successiva.
Dopo il riassemblaggio, mirare non è facoltativo. Anche un proiettore perfettamente costruito produrrà un fascio di luce scadente se l'alloggiamento non viene livellato e testato contro un muro o un pannello di mira prima che il veicolo ritorni sulla strada.
Dati su luminosità, lumen e schema del fascio
I numeri grezzi sulla luminosità vengono costantemente discussi nelle discussioni sul retrofit, ma il solo conteggio dei lumen non determina quanto sia utilizzabile un fascio su strada. Cerca il macchina più brillante Le configurazioni di illuminazione spesso portano a delusioni quando il fascio luminoso è incontrollato, poiché la luce in eccesso diffusa in ogni direzione crea abbagliamento anziché visibilità utilizzabile.
| Tipo di lampadina | Emissione luminosa tipica | Temperatura del colore | Controllo del raggio senza proiettore |
|---|---|---|---|
| Alogeno | Da 700 a 1200 ml | 3000K | Giusto |
| NASCOSTO | Da 2800 a 3500 lumen | da 4300K a 6000K | Povero senza schermatura |
| LED standard | Da 2000 a 4000 lumen | Da 5000K a 6500K | Scarso senza obiettivo |
| Modulo LED a matrice | Da 3000 a 5000 lumen | Da 5500K a 6000K | Forte, obiettivo focalizzato |
Il takeaway per chiunque paragoni il crudo lampadine per autoveicoli Le specifiche sono che l'uscita abbinata a un obiettivo del proiettore e una copertura ben adattata supera quasi sempre le prestazioni di una lampadina con lumen più elevato posizionata in un riflettore aperto.
Preparazione dell'adesivo e sigillatura a lungo termine
Una volta terminato il lavoro sulle lenti interne e sulla copertura, sigillare nuovamente l'alloggiamento è ciò che mantiene l'umidità fuori per anni anziché per mesi. La maggior parte dei retrofitting applica a Promotore di adesione 3M alla giuntura dell'alloggiamento prima di applicare l'adesivo, poiché migliora l'incollaggio sulle superfici in plastica strutturata comuni ai gusci dei fari. Saltare questo passaggio è una delle cause più frequenti di appannamento all'interno di un alloggio ristrutturato durante la prima stagione delle piogge.
Completamento del look: bodykit e integrazione esterna

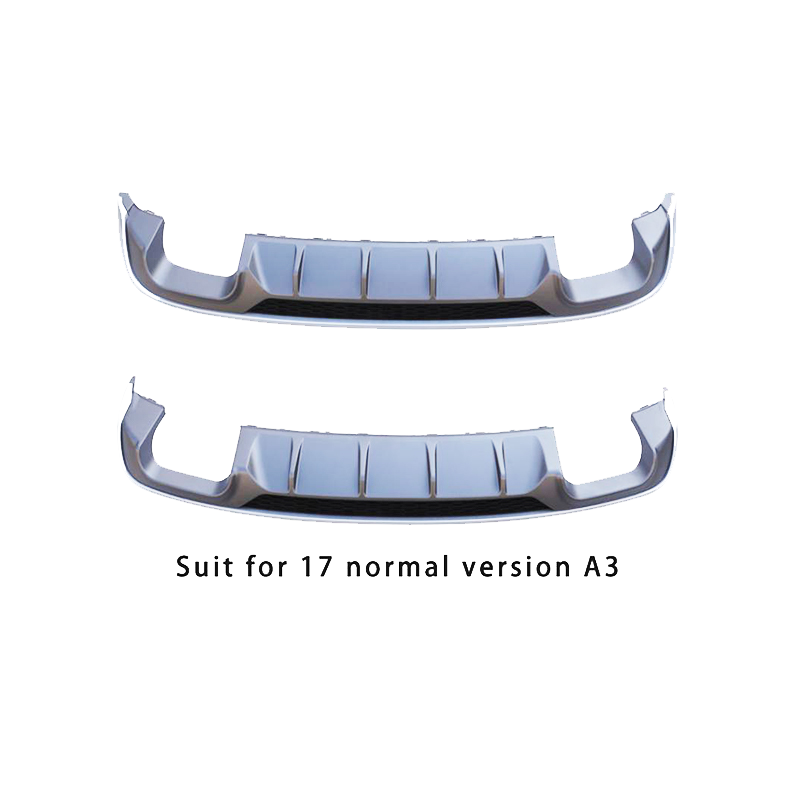

Un faro retrofit sembra più forte quando il resto della parte anteriore lo supporta. Associazione di nuove ottiche con un Aggiorna il kit carrozzeria conferisce alla fascia anteriore un linguaggio di design coerente invece di un singolo componente aggiornato che si distingue rispetto alla linea della carrozzeria altrimenti di serie.
I contorni del paraurti, la forma della griglia e la sagoma dei fari interagiscono visivamente. Un anello di copertura più largo o una finitura della lente più scura possono sembrare non corrispondenti se il paraurti circostante presenta ancora un profilo arrotondato, di fabbrica, motivo per cui molti proprietari pianificano le modifiche allo stile dei fari e della carrozzeria insieme piuttosto che separatamente.
Riflettore di fabbrica, proiettore retrofit e LED Matrix
| Categoria | Riflettore di fabbrica | Proiettore retrofit | LED a matrice |
|---|---|---|---|
| Controllo del raggio | Essenziale | Taglio netto | Segmenti adattivi |
| Costo di aggiornamento | Basso | Moderato | Altoer |
| Manutenzione | Semplice | Moderato | Dipendente dall'elettronica |
| Flessibilità stilistica | Limitato | Alto | Alto |
Domande frequenti
D1: I fari a LED Matrix richiedono un cablaggio speciale rispetto ai retrofit LED standard?
Sì, i moduli matrice necessitano di una connessione all'unità di controllo oltre all'alimentazione e alla terra, poiché i segmenti vengono commutati in base all'input del sensore anziché funzionare come un unico circuito sempre attivo.
Q2: È possibile sostituire la copertura dell'obiettivo del proiettore senza sostituire l'intero alloggiamento?
Nella maggior parte dei casi sì, purché l'alloggiamento venga aperto in modo pulito e la nuova copertura corrisponda alle dimensioni di montaggio dell'obiettivo della configurazione originale.
D3: Perché alcuni retrofit continuano a illuminare i conducenti in arrivo anche con l'obiettivo del proiettore installato?
L'abbagliamento di solito deriva da un puntamento errato o da uno spazio vuoto che lascia fuoriuscire la luce non focalizzata attorno al bordo della lente anziché attraverso di essa.
Q4: Una lampadina con lumen più elevati è sempre una scelta migliore per un retrofit?
Non necessariamente, poiché una combinazione di proiettore e copertura ben progettata con un'emissione moderata spesso produce un raggio più pulito e più utilizzabile rispetto a una lampadina con emissione molto elevata in un alloggiamento scarsamente controllato.
Q5: Per quanto tempo deve polimerizzare il promotore adesivo prima di richiudere l'alloggiamento del faro?
Il tempo di asciugatura varia in base al prodotto, ma la maggior parte degli installatori attende diversi minuti dopo l'applicazione prima di applicare il cordone di adesivo per consentire un fissaggio corretto.
